超声波芯片喷涂设备
喷头频率：60khz
喷幅宽度：2~5mm
雾化颗粒直径： 10~45um
喷涂均匀度：＞95%
喷涂轨迹：根据被喷工件设计
使用对象：需要精密喷涂的工件
公司提供：小型实验设备到工业化生产线，具体设备规格面议
咨询电话：15088734782

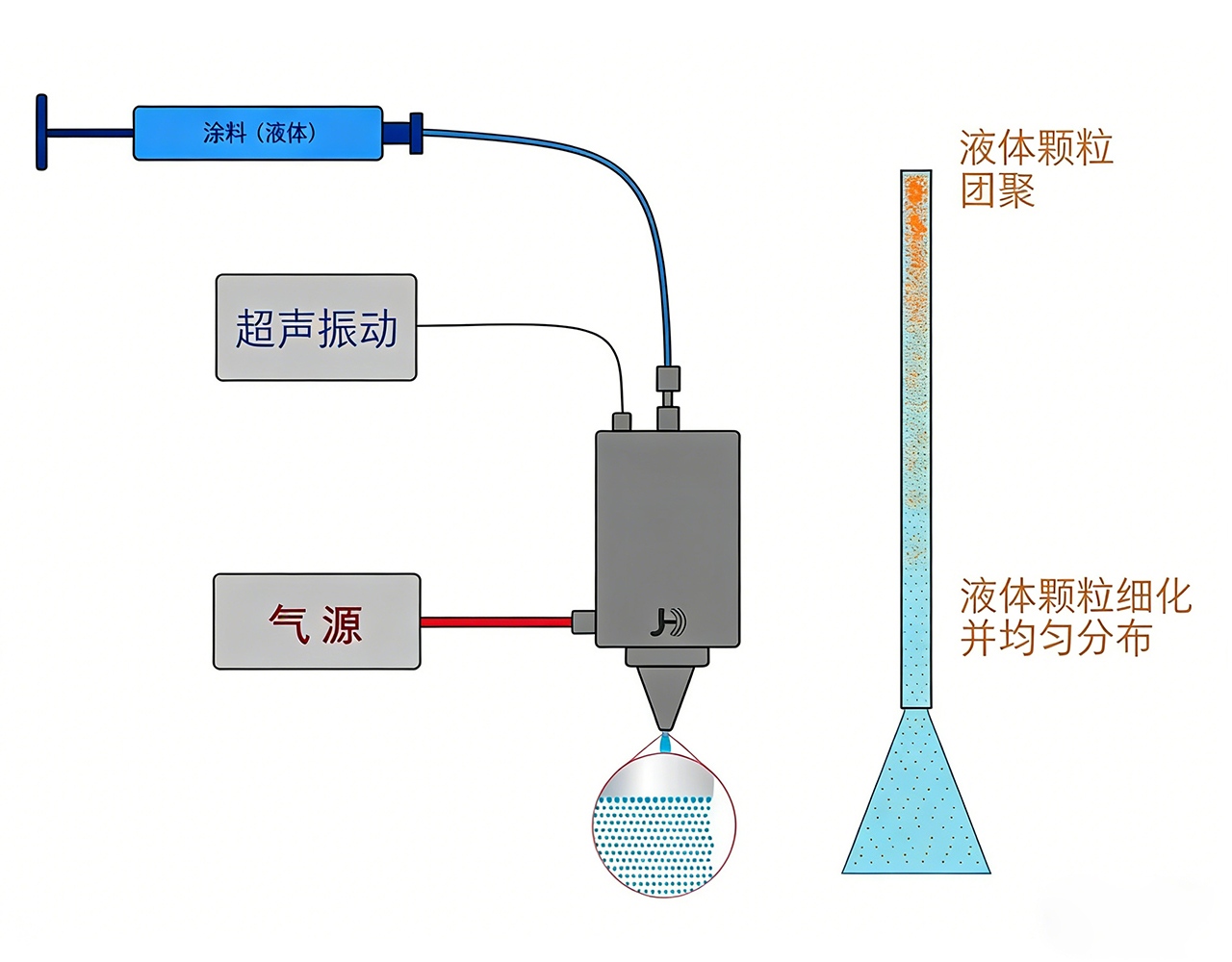

超声波芯片喷涂的原理是通过超声波的高频振动能量将液体分散成微小的液滴，然后通过气流将这些液滴均匀地喷涂到芯片表面。
|

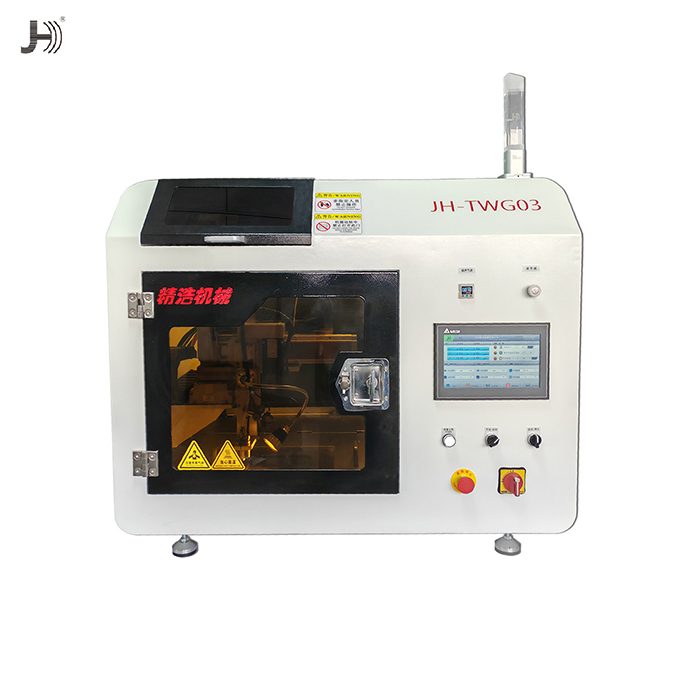

型号 |
JH-TWG03 |
|
超声波喷头频率 |
60kHz |
|
超声波喷头功率 |
10~100W |
|
超声波喷头类型 |
聚拢型 |
|
输入电压 |
220V，50/60Hz |
|
连续喷涂量 |
20~1200ml/片/小时，另可定制 |
|
有效喷幅宽度 |
2~16mm，另可定制 |
|
喷涂均匀性 |
＞95% |
|
溶液转化率 |
＞90% |
|
干膜厚度 |
20nm~100um |
|
溶液粘度 |
＜50cps |
|
温度范围 |
0~200℃，另可定制，本机不包含 |
|
雾化颗粒 |
10~45um（蒸馏水） |
|
导流气压 |
≤0.15Mpa |
|
运动模式 |
XYZ三轴，G代码编程 |
|
控制内容 |
进料、温度、气压、超声喷涂、运动轨迹和其他系统 |
|
进料方式 |
自主程序高精度注射泵 |
|
超声波溶液分散机（可选） |
40kHz,自主追频，数控发生器 |
|
较大运动范围 |
150*150*100mm |
|
加热和干燥系统 |
≤500℃，另可定制，本机不包含 |
|
真空吸附 |
可定制多区真空吸附，本机不包含 |
请下载产品手册查看更多设备：超声波喷涂设备-总
1.良好的涂布均匀性：超声波喷涂能够通过精确控制液滴的大小和喷涂流量，确保喷涂液在芯片表面形成高度均匀的涂层。无论是平面的芯片，还是具有复杂三维结构的器件，超声波喷涂都能保证其均匀覆盖，涂层厚度的偏差可控制在极小的范围内。
2.极低的材料浪费：由于能够精确控制液滴的产生和喷涂方向，超声波喷涂可以将喷涂液的浪费降低至较低限度，大幅提高喷涂液的利用率。
3.出色的工艺灵活性：通过调节超声波喷头的类型、参数以及设备的运动轨迹，该技术能够适应不同类型芯片的涂布需求。
